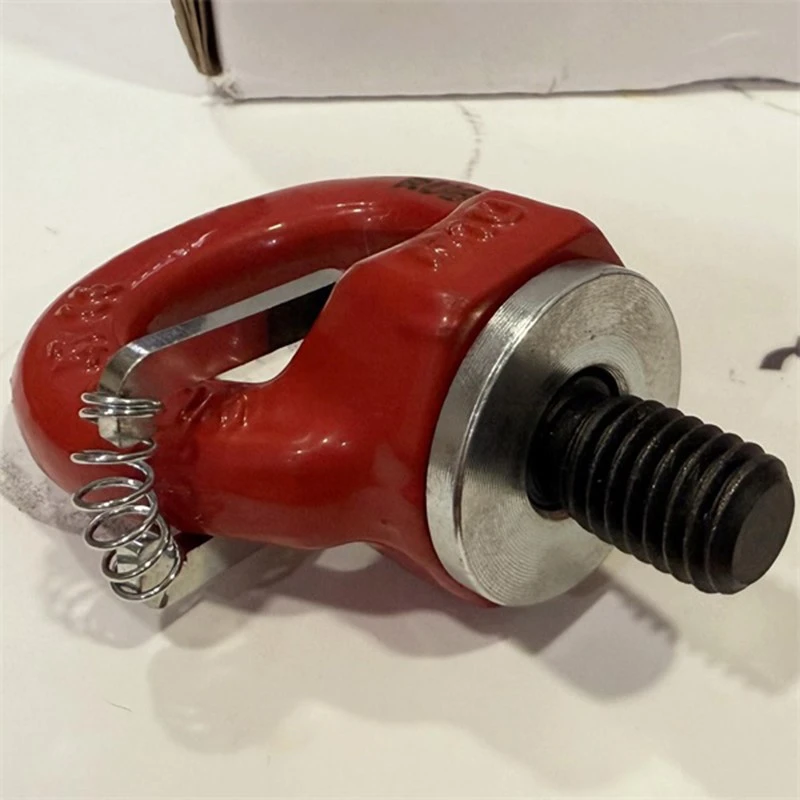

RUBY Anchor Point är en svängbar lyftpunkt för maskiner och tunga komponenter där lyftriktningen kan ändras vid hantering. RP004-serien kombinerar ett smidet vridögla med en bult och bricka, vilket gör att lyftöglan kan rotera med lastens riktning samtidigt som den förblir fastsatt i utrustningen.

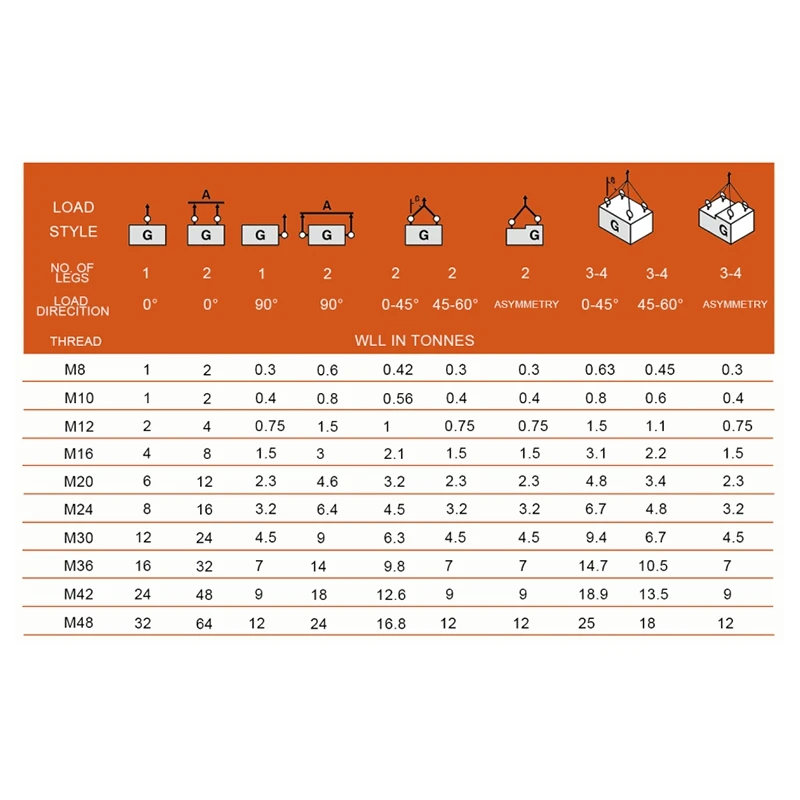

| Produktkod | WLL | TRÅD | Mått | VRIDMOMENT | N.W. | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| T | M | E | TONHÖJD | A | B | C | D | F | Nm | kg | |
| mm | mm | mm | |||||||||
| RP004-M8 | 0.3 | M8 | 11.5 | 1.25 | 38 | 26 | 45.3 | 25 | 8 | 10 | 0.11 |
| RP004-M10 | 0.4 | M10 | 14 | 1.5 | 38 | 26 | 45.3 | 25 | 8 | 10 | 0.12 |
| RP004-M12 | 0.75 | M12 | 17 | 1.75 | 43.5 | 32 | 54 | 33 | 10 | 15 | 0.2 |
| RP004-M16 | 1.5 | M16 | 24 | 2 | 52 | 37.5 | 63.5 | 36 | 14 | 30 | 0.35 |
| RP004-M20 | 2.3 | M20 | 30 | 2.5 | 63 | 44.5 | 78.5 | 47.5 | 20 | 70 | 0.66 |
| RP004-M24 | 3.2 | M24 | 35.3 | 3 | 74 | 51.5 | 92 | 53 | 20 | 150 | 1.1 |
| RP004-M30 | 4.5 | M30 | 45 | 3.5 | 92 | 65 | 118 | 68 | 24 | 250 | 2.07 |
| RP004-M36 | 7 | M36 | 56.8 | 4 | 105 | 76 | 136 | 82 | 30 | 400 | 4 |
| RP004-M42 | 9 | M42 | 66.5 | 4.5 | 121.5 | 88 | 160 | 92 | 35 | 550 | 5.52 |
| RP004-M48 | 12 | M48 | 75.5 | 5 | 138 | 100 | 180 | 110 | 42 | 550 | 8.86 |
360 graders lastjustering
360 graders rotation:Det vridbara ögat roterar 360 grader för att följa dragriktningen under lyft.
Riktningsflexibilitet:Det roterande ögat rymmer ändrade dragriktningar, till skillnad från en fast lyftpunkt.
Högre WLL: TRP004 Key Eye Point erbjuder upp till 4,5 gånger WLL av konventionella DIN 580 lyftpunkter, enligt produktsidan.

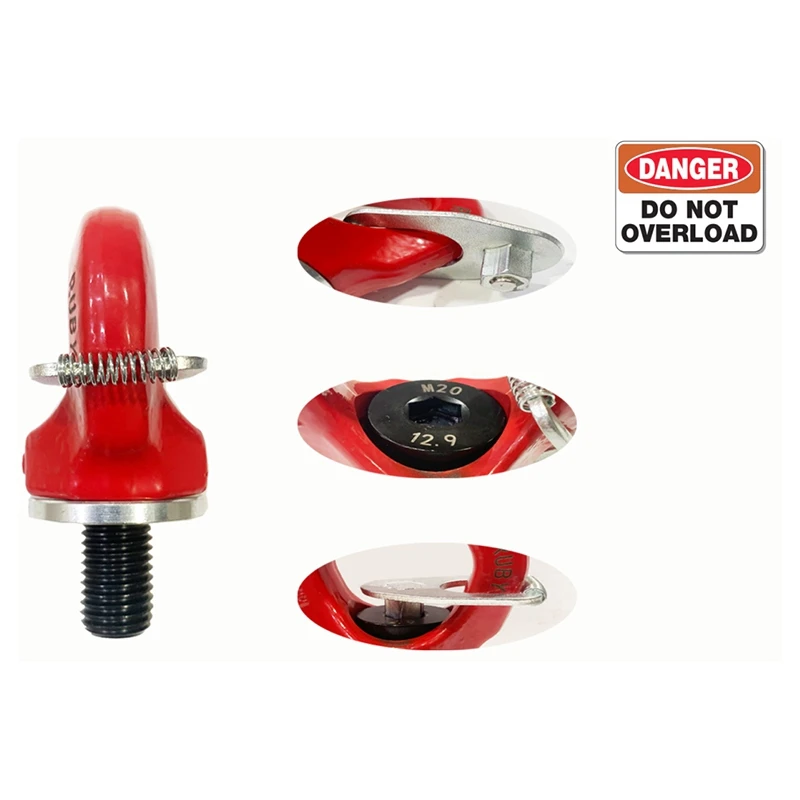

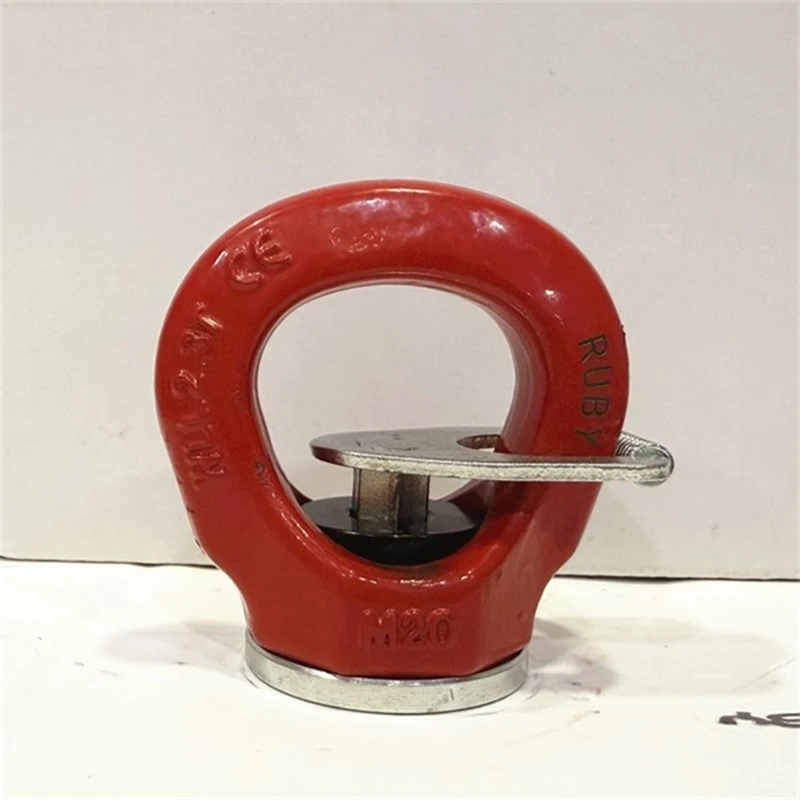

Smidd svängöga
Smidd last-Bärande öga:Det smidda ögat utgör den huvudsakliga-lastbärande komponenten och ger det roterande gränssnittet för lyft när dragriktningen ändras.
Upprepad hantering:Den robusta konstruktionen passar maskiner och tunga komponenter som kräver upprepade lyft med vridkoppling.
Installationskontroll

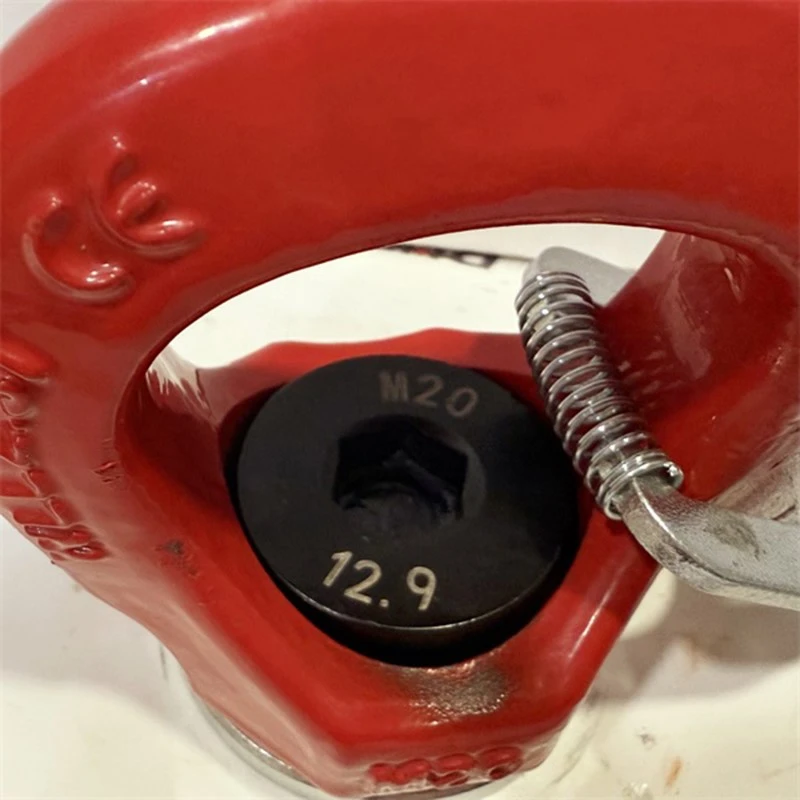

Insexhylsa:Bultens insexhylsa möjliggör åtdragning med standardverktyg.

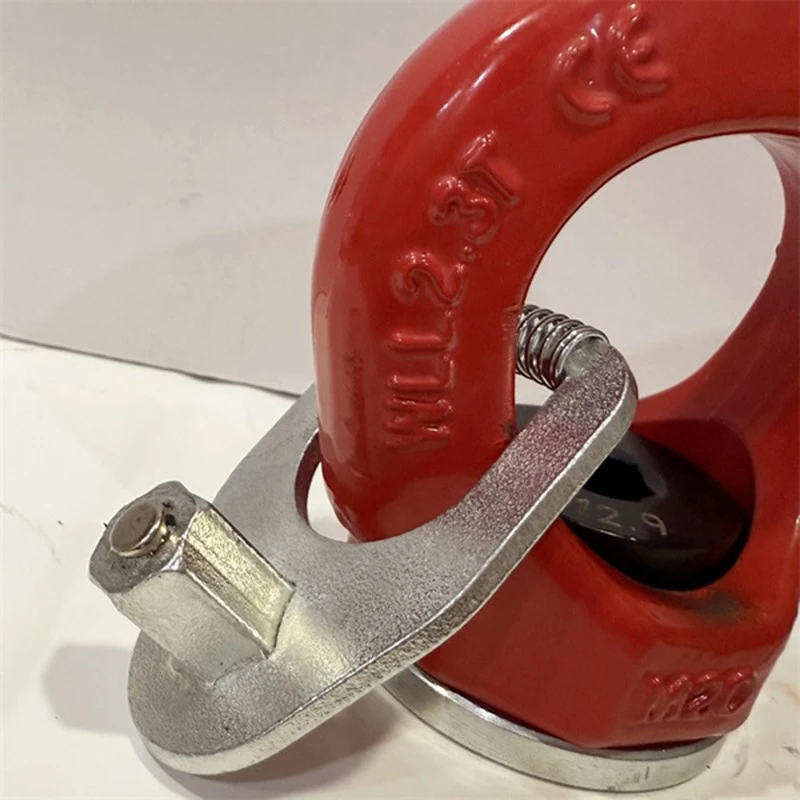

Snabbnyckel:En extra snabbnyckel tillåter manuell åtdragning för tillfälliga inställningar.
Specificerat vridmoment:Varje RP004-modell har ett specificerat installationsmoment som sträcker sig från 10 till 550 Nm.
Monteringskompatibilitet
Metriska trådar:RP004-modeller täcker M8–M48-gängor, med modellspecifika stigningar från 1,25 till 5 mm.
Dimensionell passform:Dimensionerna A, B, C, D och F definierar nyckelmåtten för kontroll av monteringsutrymme och utrustningskompatibilitet.
Ansökningar
Verktygsmaskiner:Ger en flyttbar lyftpunkt för maskininstallation, flytt och underhåll.
Formar och formar:Stöder lyft av tunga verktyg där dragriktningen kan ändras.
Motorer och växellådor:Ger en lyftanslutning för installation och utbytesarbete.
Tillverkad utrustning:Lämplig för maskinramar, baser och andra tunga enheter som kräver en svängbar lyftpunkt.
Anpassning
Boltfinish:
Svart oxiderad eller galvaniserad ytfinish finns tillgängliga.
Bultlängd:
Olika bultlängder kan levereras för specificerade monteringskrav.
Produktmärkning:
Kroppsstämpelinnehåll och märkningsmetod kan anpassas.
Kroppsfärg:
Olika kroppsfärger finns tillgängliga för produktidentifiering.
Försörjningsförmåga
Produktsortiment:RP004, M8–M48, WLL 0,3–12 ton.
MOQ:100 st per storlek för vanliga beställningar.
Ledtid:10–20 arbetsdagar för standardmodeller.
Blandade beställningar:Flera storlekar och kvantiteter kan kombineras i en beställning.
Anpassat utbud:Bultlängd, ytfinish, märkning, kroppsfärg och förpackning kan specificeras per beställning.
Förpackning:Enskilda plastpåsar eller kartonger; kundlogotyp, färg och förpackningsdesign tillgänglig.
Rutinunderhåll
Trådens skick:Håll monteringsgängan ren och kontrollera om det finns synliga gängskador.
Swivel Eye:Kontrollera att ögat roterar fritt utan synlig deformation.
Bult och bricka:Kontrollera bulten och brickan för synliga skador, deformationer eller löshet.
Åtdragningsmoment:Använd det specificerade modellmomentet när du installerar eller återinstallerar ankarpunkten.
FAQ
F: Vad är skillnaden mellan en ankarpunkt och en standardlyftögla?
S: En ankarpunkt använder ett vridöga som kan rotera med lyftriktningen, medan ett konventionellt fast lyftögla inte ger samma riktningsrörelse. RP004-serien är designad för applikationer där lyftriktningen kan ändras under hantering.
F: Kan ankarpunkten levereras för en ny utrustningsdesign?
A: Ja. RP004-serien kan övervägas när en gängad lyftpunkt behöver införlivas i nya maskiner eller utrustning. Erforderlig gänga, dimensioner och lyftlast bör definieras under utrustningens design.
F: Vilken information ska jag ge när jag begär en offert?
S: För en korrekt offert, ange önskad modell eller gängstorlek, kvantitet, erforderlig WLL, bultlängd om den är anpassad, ytfinish, märkningskrav och förpackningskrav.
F: Kan RUBY tillhandahålla produktritningar för tekniskt godkännande?
S: Tekniska ritningar kan begäras för dimensionsbekräftelse innan köp. Köpare kan använda ritningen för att verifiera monteringsgränssnittet och installationsutrymmet mot deras utrustningsdesign.
F: Kan olika RP004-storlekar inkluderas i samma inköpsorder?
A: Ja. Olika RP004-storlekar kan specificeras i en inköpsorder enligt de kvantiteter som krävs för varje utrustningsmodell eller projekt.
F: Kan ankarpunkter köpas för distributörslager?
A: Ja. Standard RP004-modeller kan köpas för distributörsinventering, vilket gör att olika storlekar och WLL-klassificeringar kan lagerföras enligt lokala marknadskrav.
