RUBY Bow Shackles, även känd som ankarschacklar, kopplar ihop lyftkedjor, vajerremmar och andra klassade riggkomponenter. Deras rundade båge ger ett bredare anslutningsutrymme än en Dee Shackle, vilket gör dem lämpliga för kompatibla slingögon och godkända lyftarrangemang med två- eller flera-ben.

product-322-411

Nominell storlek	Mått, mm (Tolerans +8%, -5%)						WLL	Testkraft, kN
mm	d	D	W	B	L	E	t	Destruktivt test	Bevistest
5	5	6	10	15	22	14	0.33	19.5	6.5
6	6	8	12	20	29	17	0.50	29.5	9.9
8	8	10	13	21	31	21	0.75	44.2	14.8
10	10	11	17	26	37	25	1.0	58.9	19.7
11	11	13	18	29	43	27	1.5	88.3	29.5
13	13	16	21	33	48	33	2.0	118	39.3
16	16	19	27	43	61	40	3.2	189	62.8
19	19	22	32	51	72	48	4.7	277	92.3
22	22	25	37	58	84	54	6.5	383	128
25	25	29	43	68	95	60	8.5	501	167
29	29	32	46	74	108	67	9.5	560	187
32	32	35	52	83	119	76	12	707	236
35	35	38	57	92	133	84	13.5	795	265
38	38	41	60	98	146	92	17	1010	334
44	44	51	73	127	178	110	25	1480	491
51	51	57	83	146	197	127	35	2070	687
57	57	63	95	160	222	143	42.5	2510	834
63	63	70	105	184	267	152	55	3240	1080
76	76	83	127	200	330	165	85	5010	1330
89	89	95	146	241	381	203	120	7070	1670
102	102	108	165	432	432	229	150	8830	1970

Nyckelspecifikationer

Parameter	Specifikation
Produkttyp	Bow Shackle / Anchor Shackle
Nominell storlek	5–102 mm
Arbetsbelastningsgräns (WLL)	0.33–150 t
Material	Smidd kvalitet S(6) legerat stål
Tillämplig standard	AS 2741
Säkerhetsfaktor	6:1
Bevistestbelastning	2 × WLL
Pintyper	Skruvstift / Säkerhetsnål
Ytfinish	Varmförzinkad-/färgmålad
Dimensionell tolerans	+8% / −5%

Produktfördelar

Bredare anslutningsavstånd:Den rundade bågen ger mer inre utrymme än en smal Dee Shackle, och rymmer kompatibla slingöglor och riggbeslag.

Anslutningsutrymme för flera-ben:Den bredare kroppen tillåter lämpliga arrangemang med två-ben eller flera-ben när det är tillåtet av bygelklassificeringen och lyftkonfigurationen.

Hög belastningskapacitet:Smidd konstruktion av legerat stål av klass S(6) ger nominell lastkapacitet över det listade 0,33–150 t WLL-intervallet.

2 ton bow shackle

Ansökningar

Fler-benslingar:Anslutning av klassade lyftben inom ett godkänt lyftarrangemang.

Stålkonstruktionslyftning:Sammanfogning av slingar till konstruerade lyftöglor på balkar och tillverkade ramar.

Hantering av tung utrustning:Anslutning av lyftselar till godkända lyftpunkter vid installation eller underhåll.

Hantering av marin utrustning:Anslutning av klassade riggkomponenter för lämpliga lyftuppgifter ombord.

1 ton bow shackle

G209 bow shackle

Bow Shackle vs. Dee Shackle

Jämförelse	Bow Shackle	Dee Shackle
Kroppsform	Rundad rosett	Smal, D-formad kropp
Anslutningslayout	Passar anslutningar som kräver mer utrymme för rörelse	Passar kompakta, riktade anslutningar
Typisk användning	Multi-riggningslayouter inom nominella gränser	Raka-linjedrag och enkel-linjeanslutningar
Viktigt övervägande	Kontrollera tillåtna belastningsvinklar och slingkonfiguration	Håll lasten i linje med bygelns nominella lastbana

Ingen av designen tillåter obegränsad sidobelastning. Följ den valda bygelns nominella belastningsförhållanden.

Kvalitet och efterlevnad

Material och standard:Smidet Grade S(6) legerat stål tillverkat enligt AS 2741 krav.

Provbelastningstest:Varje tillämplig modell är bevis-testad vid 2 × WLL för att verifiera lastnings-integritet.

Dimensionell verifiering:Mät stiftdiameter, bågbredd, inre öppning och kroppsmått mot modellritningen.

Markeringsverifiering:Kontrollera att WLL, storlek och tillverkaridentifiering är läsliga och matchar produktspecifikationen.

marine bow shackle

Anpassning

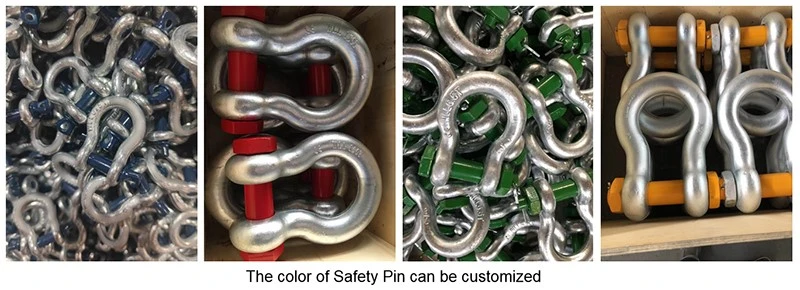

Pintyp:

Skruvnål eller säkerhetsnål.

Ytfinish:

Varmförzinkad- eller färgmålad.

Produktmärkning:

Anpassad identifikation eller logotypmärkning.

Förpackning:

Anpassad förpackning för bulkorder eller projektkrav.

Förpackning och frakt

Exportförpackning:Bogschackel packas i kartonger eller vävda påsar och säkras sedan på pallar för bulkförsändelser.

Leveransmetoder:Express- eller flygfrakt för små beställningar; sjöfrakt för bulkbeställningar.

Ledtid:Normalt 10–20 arbetsdagar efter orderbekräftelse, beroende på orderkvantitet och lagertillgänglighet.

Fraktdokument:Kommersiell faktura, packlista och andra exportdokument tillhandahålls som krävs av destinationsmarknaden.

lifting bow shackle

Efter-försäljningsservice

Kvalitetsanspråk:Granska foton, produktmärkningar, batchdetaljer och beställningsregister för att bedöma rapporterade defekter eller dimensionsavvikelser.

Teknisk support:Hjälp till att verifiera bygelmodell, WLL, stifttyp och tillåtna belastningsförhållanden för den medföljande produkten.

Ersättningsdelar:Identifiera matchande ersättningsstift efter bygelmodell och storlek.

Garantihantering:Utvärdera anspråk mot de överenskomna garantivillkoren och ordna ersättning eller andra åtgärder för bekräftade problem.

FAQ

F: Hur väljer jag rätt bygelstorlek för min lyftsele?

S: Kontrollera lyftöglans bredd, bygelstiftets diameter, bågspel och anslutningsgeometri mot måttritningen. Bygeln måste passa utan att tvinga, binda eller störa intilliggande komponenter.

F: Kan en bogschackel ansluta till en kedja av en annan nominell storlek?

S: Ja, om kedjelänken passar korrekt i fören och över stiftet, och båda komponenterna är kompatibla i styrka och dimensioner. Enbart nominell storlek bekräftar inte kompatibiliteten.

F: Vilken information ska jag ge när jag begär en offert för en bågboja?

S: Ange önskad WLL, nominell storlek, stifttyp, ytfinish, kvantitet och destinationsland. En ritning eller ett foto av den passande anslutningen hjälper till att bekräfta dimensionskompatibiliteten.

F: Kan bågbojor användas med syntetiska rundselar och bandselar?

S: Ja, förutsatt att slingöglan passar bygeln utan att klämma, överdriven böjning eller kontakt med vassa kanter. Kontrollera seltillverkarens minsta anslutningsmått och laddningsinstruktioner före användning.

F: Kan jag ersätta en bågbygelstift med en stift från en annan tillverkare?

S: Anta inte att stiften är utbytbara, även när deras diametrar ser identiska ut. Använd en ersättning som är godkänd för exakt bygelmodell, storlek och belastningsklass.

F: Kan bågschackel levereras med-projektspecifika dimensioner?

S: Icke-standardmått bör bekräftas med tillverkaren innan du beställer. Ange erforderliga dimensioner, belastningsklass och anslutningsritning så att genomförbarhet och nominell kapacitet kan ses över innan produktion.
